Máquina de soldadura de aço inoxidável do laser da velocidade rápida YAG

Vantagens:

1) Velocidade rápida, profundidade alta e quase nenhuma deformação.

2) Na sala ou nas condições especiais para a solda e o equipamento de solda. por exemplo, um laser simples pelo campo magnético. o feixe não será deslocado; o laser em um vácuo, no ar e no algum gás no ambiente podia aplicar a solda, e passava o vidro ou irradiar o material transparente à solda;

3) Pode soldar o material difícil do derretimento, tal como o titânio, o quartzo etc. Pode soldar o material do isomerism com boa qualidade.

4) Densidade de poder superior após o foco do laser. Quando a soldadura do workpiece do poder superior, relação da profundidade pode ser 5:1, de primeira pode ser até o 10:1

5) Pode ser usado para minisize a solda. O raio laser é focalizado a uma luz, e faz o posicionamento exato pode ser usado na produção em massa, automatizou uma parte pequena dentro. o grupo de soldadura;

6) Para ser áreas inacessíveis soldadas, uma soldadura tão interurbana, contato com flexibilidade.

A máquina incluiu detalhes das peças

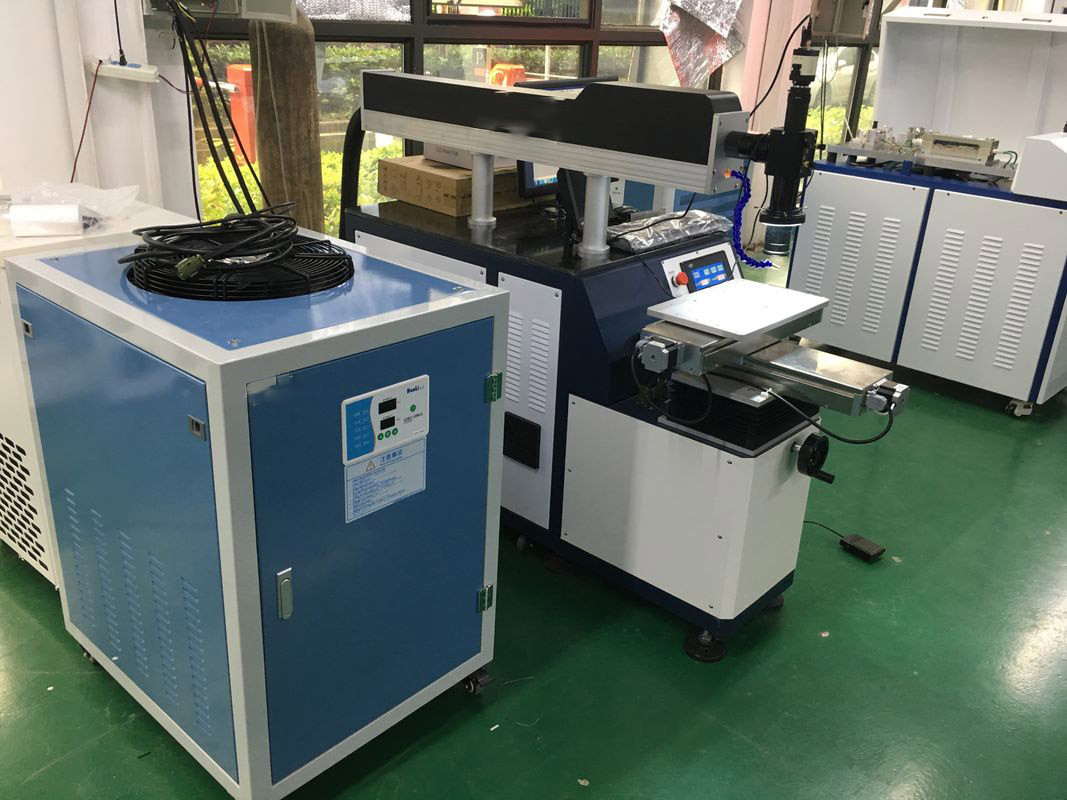

Este equipamento consistiu em fontes de laser (câmara do chapeamento de ouro), em fonte de alimentação do laser, em sistema de refrigeração, em sistema de posicionamento do laser, em sistema do foco, em dois sistemas do enlace da linha central, no sistema de controlo industrial do PC, no monitor do CCD sistema, etc.

Padrão técnico principal da máquina

1) Fonte de alimentação do laser

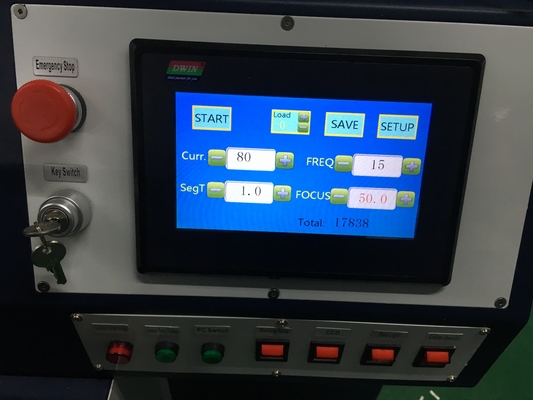

O poder do laser do circuito principal ou circuito, provocado pelo circuito de controle ou circuito, o circuito de proteção, com um córrego, e dispositivo de proteção do tráfego, a corrente, a largura e frequência será transferido. o poder igualmente fez as funções de onda pode ser baseado na necessidade de estabelecer as formas de onda da saída, para materiais de soldadura diferentes. o poder do painel da operação atual e a largura e a frequência, o trabalho dessa função. seus indicadores específicos como segue:

Fonte de alimentação entrada: trifásico/50Hz/40A 380v±5%

Avaliação da fonte de alimentação: 15KW

Pulso que trabalha 0-500A atual

Limite da instabilidade da fonte de alimentação: ≤ ±5%

2) Fonte de laser:

As fontes de laser adotam a cavidade longa da porcelana da vida do Reino Unido (o elevado desempenho, boa estabilidade térmica, resiste a conversão corrosiva, alta da eletricidade da foto. O bom modo do feixe, pode conseguir para continuar a trabalhar), Xe-lâmpada dupla e única cavidade do laser.

3) Sistema de refrigeração

As fontes de laser devem ser com água pura de destilam a água.

Sistema de refrigeração da temperatura da água, devido à polícia e à função protetora.

Circulação na maneira fresca:

Espaço do controle de temperatura: 20-25°C

Estabilidade de temperatura: ±10c

Corrente da água refrigerando: 20-35L/min

Proteção da falha: O poder do laser com uma corrente fluir para proteger e proteção mais morna

Poder refrigerando: 5P

Para o uso da proteção de água: mês >3

4) Sistema de posicionamento do laser:

Usa um laser do semicondutor como instruções para um sistema ótico de normas e de trabalho a fim indicar a posição.

5) Sistema ótico e do foco:

Adote a única saída do laser, soldando o foco F=100mm (f=80/120/150mm opcionais)

Tamanho da fácula: 0.2-1.5mm, fósforo o sistema do illume e o mesmo dispositivo de proteção do gás da linha central.

6) Sistema dos monitores do CCD:

Adote o mesmo sistema do monitor da linha central, (fósforo 9,2" LCD preto e branco), 20 vezes como o grande múltiplo.

Aplicação:

Aplicação industrial: Para a indústria das comunicações móvéis, as artes e os ofícios e joias, e componentes eletrônicos, aparência do sensor, maquinaria da precisão, hardware, peças sobresselentes para o carro, etc.

Material da aplicação: O aço carbono de aço inoxidável, liso, aço de liga: solda e de aço inoxidável, de aço entre a solda e o baixo aço carbono de aço inoxidável, os -310 316 de aço de aço inoxidável, o aço de liga e 347 o níquel, níveis diferentes de níquel, titânio, níquel, lata, cobre, alumínio, nióbio, ouro, prata do metal ou para ligar o mesmo metal para a soldadura. Cobre e níquel, titânio, cobre e níquel, titânio, titânio, molibdênio, bronze, cobre e baixo aço carbono, cobre, metal para a soldadura.

Caso da aplicação: a máquina de soldadura do laser é amplamente utilizada nos escudos do metal da bateria do telefone celular, soldadura, soldadura do quadro do vidro, o teclado que solda, a solda de aço do silicone e de aço inoxidável na soldadura, a mobília e o vácuo, o copo, a bacia, o puxador da porta e as velas de ignição, filtro, graxa, um tubo de aquecimento, etc.

Parâmetro de desempenho

Exigência do ambiente de trabalho:

1) Usado na temperatura ambiente

2) Exigência da eletricidade da fonte de alimentação: 380V trifásico; 50Hz.

3) Rede da fonte de alimentação: ± 5%, a flutuação na linha da rede internacional. um 5% mais amplitude, e com um fluxo automático, constante.

4) Perto da instalação deve ser a interferência eletromagnética não forte. a instalação evita perto uma estação de rádio ou umas estações retransmissoras do lançamento.

5) Suas fundações menos do que a amplitude da vibração: 50um, menos de 0. 05g é menos de 3. a evitar para carimbar para fora próximo tais um grande número equipamentos das máquina ferramenta.

6) As exigências de espaço do equipamento assegurar-se de que não haja nenhuma poeira do fumo, evitam e metal abrasivo da poeira para o ambiente sério do trabalho.

7) Algum do ambiente deve ser impedir estático o assoalho, e o reforço do protetor, etc.

8) O trabalho da água para refrigerar as procuras da qualidade de água, para usar-se para destilar a água, ou não pode usar o água da torneira e a água mineral para um íon de um metal mais alto ou a outra água mineral.

Amostras desta soldadura de laser da máquina para a referência:
